열전대에 대한 기본 지식

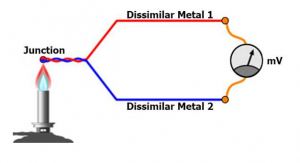

열전대에 대한 기본 지식. 열전대는 온도 차이와 관련된 전압을 생성하는 두 개의 서로 다른 금속 사이의 접합입니다. 서로 다른 금속으로 구성된 두 개의 와이어를 양쪽 끝에서 연결하고 한쪽 끝을 가열하면 열전 회로에 흐르는 연속 전류 (열전 효과 또는 제벡 효과)가 있습니다.
참조 접합 필요 (냉 접점) :
열전대에서는 전류의 흐름으로 인해 전압이 발생합니다. 이 전류 흐름은 도선의 두 끝 온도 차이에 따라 달라집니다. 즉, 열전대는 항상 절대 온도가 아닌 온도 차이를 측정합니다.
한 접합부의 온도를 측정하기 위해 다른 접합부는 일부 기준 온도로 유지됩니다. 이것은 얼음 욕을 사용하여 이루어지기 때문에 일반적으로 냉 접점에서 호출됩니다.
일정한 온도를 위해 얼음 수조를 사용하는 것은 실험실 교정에 유용하지만 대부분의 측정 및 제어 응용 분야에는 편리하지 않습니다. 얼음 욕조 대신 서미스터 또는 다이오드와 같은 열에 민감한 장치를 사용하여 냉 접점 효과가 추가됩니다. 이것은 등온 블록이라고도합니다. 단자 간 온도 변화를 최소화하기 위해 특별한주의를 기울입니다. 따라서 알려진 냉 접점의 전압을 시뮬레이션 할 수 있으며 적절한 보정이 적용됩니다. 이것을 냉 접점 보상이라고합니다.
소프트웨어 보상 :
소프트웨어 보상은 열전대 측정에 사용되는 가장 다재다능한 기술입니다. 많은 열전대를 동일한 블록에 연결할 수 있습니다. 이 기술은 열전대 유형과 무관합니다. 모든 변환은 컴퓨터에서 수행됩니다. 단점은 컴퓨터가 기준 접합 온도를 계산하는 데 추가 시간이 필요하다는 것입니다. 최대 속도를 위해 하드웨어 보상을 사용할 수 있습니다.
하드웨어 보상 :
하드웨어 보상은 기준 접점에 의해 생성 된 오프셋 전압을 취소하는 배터리를 삽입하는 것으로 볼 수 있습니다. 이러한 상용 회로는 전자 어는점 참조를 제공합니다. 가장 큰 장점은 속도이고 단점은 특정 유형의 열전대 만 보상하는 데 적합하다는 것입니다.
다른 열전대 유형 :
열전대는 온도 범위, 내구성, 내진 동성, 내 화학성 및 응용 분야 호환성 측면에서 고유 한 특성을 가진 다양한 금속 조합으로 제공됩니다.
- 비금속 열전대 또는 유형 J, K, T 및 E는 상대적으로 저렴하므로 가장 널리 사용되는 열전대이며 일반적으로 광범위한 저온 및 중온 응용 분야에 사용됩니다.
- 귀금속 열전대 또는 유형 R, S 및 B는 비금속 열전대보다 저항이 크지 만 백금 전도체를 사용하므로 훨씬 비쌉니다. 그들은 일반적으로 고온 응용 분야에 사용됩니다.

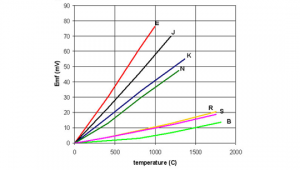

아래 그래프는 모든 주요 기본 금속 및 노벨 열전쌍 유형에 대한 열전쌍 특성과 온도 대 mV 출력의 관계를 보여줍니다. 이것은 열전대가 상대적으로 선형적인 출력을 가지고 있음을 보여줍니다.
제품 : 열전대 데이터 로거
작성자 : MICROEDGE INSTRUMENTS (CANADA)
시리즈 ： SITE-LOG
모델 : LPTM-1

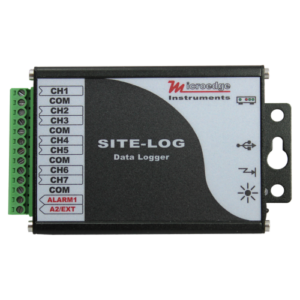

SITE-LOG LPTM-1은 7 채널 배터리 구동 독립형 열전대 데이터 로거입니다. 주변 온도와 7 개의 외부 열전대 프로브를 기록합니다. 데이터는 나중에 검색 할 수 있도록 8MB 비 휘발성 플래시 메모리에 저장됩니다. 알루미늄 외함은 가혹한 산업 환경에서 탁월합니다.
온보드 온도 채널은 환경 모니터링 및 냉 접점 보상을 제공합니다.
플러그 앤 플레이 USB 포트와 다용도 맞춤형 방정식은 통신 및 엔지니어링 단위 변환을 단순화합니다. 16 비트 ADC는 정밀하고 정확한 측정이 중요한 과학 및 실험실 응용 분야에 적합합니다.
로거를 컴퓨터의 USB 포트에 꽂기 만하면 소프트웨어가 자동으로 인식하여 구성, 다운로드, 그래프보기 등을 처리합니다.
