RTD에 대한 기본 지식
RTD에 대한 기본 지식. RTD는 저항 온도 감지기를 의미합니다. RTD는 일반적으로 저항 온도계라고도합니다. 미국 재료 시험 협회 (ASTM)는 저항 온도계라는 용어를 다음과 같이 정의했습니다.
저항 온도계, n. -저항 온도계 요소, 내부 연결 와이어, 연결 헤드 장착 수단이 있거나없는 보호 쉘, 연결 와이어 또는 기타 피팅 또는 둘 다로 구성된 온도 측정 장치. [Vol. 14.03, E 344-02 § 3.1 (2007).]
RTD는 금속의 저항이 온도에 따라 변하는 원리를 사용하여 온도를 측정하는 온도 센서입니다. 실제로 전류는 온도를 측정 할 영역 근처에있는 금속 조각 (RTD 요소 또는 저항기)을 통해 전송됩니다. 그런 다음 RTD 요소의 저항 값이 기기에 의해 측정됩니다. 이 저항 값은 RTD 요소의 알려진 저항 특성을 기반으로 온도와 상관 관계가 있습니다.
RTD는 어떻게 작동합니까?
RTD는 금속과 온도 사이의 기본 상관 관계에 대해 작동합니다. 금속의 온도가 상승하면 전기 흐름에 대한 금속의 저항이 증가합니다. 마찬가지로 RTD 저항 요소의 온도가 증가하면 옴 (Ω) 단위로 측정 된 전기 저항이 증가합니다. RTD 요소는 일반적으로 섭씨 0도 (0 ° C)에서 저항 (ohm)에 따라 지정됩니다. 가장 일반적인 RTD 사양은 100Ω이며, 이는 0 ° C에서 RTD 요소가 100Ω의 저항을 보여야 함을 의미합니다.
백금은
(1) 화학적 불활성,
(2) 거의 선형적인 온도 대 저항 관계,
(3) 쉽게 측정 할 수있을만큼 충분히 큰 저항의 온도 계수를 포함하여 여러 요인으로 인해 RTD 요소에 가장 일반적으로 사용되는 금속입니다. 저항은 온도와
(4) 안정성에 따라 변합니다 (온도 저항은 시간에 따라 크게 변하지 않습니다).
RTD에서 저항 요소로 덜 자주 사용되는 다른 금속으로는 니켈, 구리 및 Balco가 있습니다.
RTD 요소는 일반적으로 세 가지 구성 중 하나입니다.
(1) “박막”RTD 요소로 알려진 작은 평면 세라믹 기판에 증착되거나 스크리닝 된 백금 또는 금속 유리 슬러리 필름,
(2) 유리에 감긴 백금 또는 금속 와이어 또는 세라믹 보빈이며 “와이어 감기”RTD 요소로 알려진 용융 유리 코팅으로 밀봉됩니다.
(3) 세라믹 절연체의 구멍에 삽입되고 구멍의 한쪽을 따라 부착 된 작은 와이어 코일 인 부분적으로지지 된 권선 요소. 세 가지 RTD 요소 중 박막은 가장 견고하며 시간이 지남에 따라 점점 더 정확 해졌습니다.
RTD를 때때로 2, 3 또는 4 선 RTD라고 부르는 이유는 무엇입니까? 그리고 왜 다른 대신 하나의 RTD 와이어 구성을 원합니까?
간단한 경험 법칙은 RTD에 와이어가 많을수록 더 정확하다는 것입니다. 전체 RTD 어셈블리는 백금이 아닙니다. 다른 문제 중에서 이러한 방식으로 RTD를 구성하는 것은 대부분의 목적에서 엄청나게 많은 비용이 듭니다. 결과적으로 작은 RTD 요소 자체 만 백금으로 만들어집니다. 실제적으로 RTD 요소의 저항 값은 해당 저항을 계측기에 전달하는 수단 없이는 쓸모가 없습니다. 따라서 절연 구리선은 일반적으로 RTD 요소를 측정 기기에 연결합니다.
백금과 마찬가지로 구리에는 저항 값이 있습니다. 구리 리드선의 저항은 RTD에 연결된 기기에서 측정 한 저항 측정에 영향을 미칠 수 있습니다. 2 선 RTD에는 측정 된 저항이 RTD 요소의 온도와 정확하게 상관 될 수있는 정도를 줄이는 구리 리드선과 관련된 저항을 설명하는 실용적인 수단이 없습니다. 결과적으로 2 선 RTD는 일반적으로 지정되지 않으며 일반적으로 대략적인 온도 값만 필요한 경우에 사용됩니다.

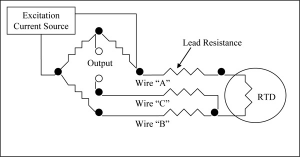

3 선 RTD는 산업 응용 분야에서 가장 일반적인 사양입니다. 3 선 RTD는 일반적으로 Wheatstone 브리지 측정 회로를 사용하여 아래와 같이 리드선 저항을 보상합니다.
3 선 RTD 구성에서 와이어 “A”및 “B”는 동일한 길이에 가까워 야합니다. 이러한 길이는 Wheatstone 브리지의 의도가 각각 브리지의 반대쪽 다리 역할을하는 와이어 A와 B의 임피던스를 만들고 다른 하나를 상쇄하고 와이어 “C”가 매우 작은 (마이크로 암페어 범위) 전류.
4 와이어 RTD는 각 와이어의 길이에 특별한주의를 기울이지 않고도 와이어의 저항을 완전히 보상 할 수 있기 때문에 3 와이어 RTD보다 훨씬 정확합니다. 이것은 증가 된 구리 연장 와이어의 상대적으로 낮은 비용으로 상당히 증가 된 정확도를 제공 할 수있다.
RTD의 일반적인 구성 요소는 무엇입니까?
RTD 백금 저항 요소 : 이것은 실제 온도입니다.

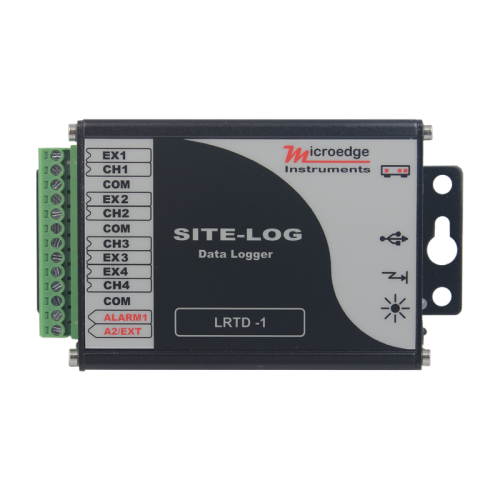

제품 : 저항 온도 감지기 데이터 로거
작성자 : MICROEDGE INSTRUMENTS (CANADA)
시리즈 ： SITE-LOG
모델 : LRTD-1
SITE-LOG LRTD는 배터리로 구동되는 4 채널 독립형 RTD 데이터 로거입니다. 로거는 주변 온도와 4 개의 저항 온도 감지기 (RTD)를 기록합니다. 데이터는 추후 검색을 위해 8MB 비 휘발성 플래시 메모리에 저장됩니다. PT100, PT500 및 PT1000 센서 프로브에 다양한 모델을 사용할 수 있습니다.
다양한 방정식으로 엔지니어링 단위 변환이 간소화됩니다. 플러그 앤 플레이 USB 포트는 통신을 용이하게하며 알루미늄 외함은 가장 혹독한 산업 환경에서도 탁월합니다.
16 비트 ADC는 정밀하고 정확한 측정이 중요한 과학 및 실험실 응용 분야에 적합합니다.
로거를 컴퓨터의 USB 포트에 꽂기 만하면 소프트웨어가 자동으로 인식하여 구성, 다운로드, 그래프보기 등을 처리합니다.
풍모:
- 16 비트 아날로그-디지털 변환기
- 8MB 메모리 크기
- TCR 0.00385 및 0.00392에 대한 기본 제공 방정식. 맞춤형 방정식은 다른 모든 특수 RTD 센서를 지원합니다.
- 최대 115200bps의 자동 전송 속도를 지원하는 USB 및 직렬 인터페이스
- 10 년 이상의 배터리 수명
- 구성, 다운로드, 플로팅, 분석 및 경보보고를위한 강력한 소프트웨어
- 구성 가능한 경보 제어 / 여기 제어
- 광범위한 샘플링 간격 선택 (20 밀리 초 ~ 12 시간)
- 견고한 알루미늄 인클로저
- 습기, 부식 및 곰팡이로부터 보호하기 위해 코팅 된 PCB.
- 배급, 다운로드, 플로팅, 분석 및 경보보고
- 구성 가능한 경보 제어 / 여기 제어
- 광범위한 샘플링 간격 선택 (20 밀리 초 ~ 12 시간)
- 견고한 알루미늄 인클로저
- 습기, 부식 및 곰팡이로부터 보호하기 위해 코팅 된 PCB.
